Осциллографы серии OX9000 представлены в нескольких модификациях: OX 9062, OX 9102, OX 9104, OX 9302-BUS и OX 9304. Эти модификации отличаются количеством входных каналов, пропускной способностью, функциональными возможностями и комплектом поставки. Например, осциллограф OX 9302 BUS дополнительно оснащен функцией измерения параметров интерфейсов передачи данных, что делает его незаменимым в таких областях, как транспорт (автомобили), связь и коммуникации, электроника, промышленность, а также в системах управления освещением и зданиями (включая AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485 и USB).
Эти устройства предоставляют возможность управления режимами работы как вручную, так и дистанционно с помощью внешнего компьютера. Ручное управление осуществляется с использованием клавиатуры или через сенсорный цветной ЖК-дисплей (TFT) с интуитивно понятным меню. Для подключения к внешним устройствам предусмотрены интерфейсы USB, WI-FI и Ethernet.
Осциллографы могут функционировать в различных режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ и АНАЛИЗАТОР ГАРМОНИК, объединяя в себе до пяти устройств в одном.
В режиме ОСЦИЛЛОГРАФ осциллографы позволяют визуально наблюдать, запоминать в цифровом формате и производить автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал обеспечивает независимую цифровую обработку и запоминание сигналов.
К функциональным возможностям осциллографов относятся автоматическая настройка для получения осциллограммы, автоматические измерения 20 амплитудных и временных параметров, курсорные измерения, допусковой контроль, математические операции, включая быстрое преобразование Фурье (БПФ) и набор стандартных функций.
В режиме МУЛЬТИМЕТР устройства могут измерять напряжение как постоянного, так и переменного тока, сопротивление, электрическую емкость, частоту и проверять полупроводниковые компоненты и целостность цепей. Для измерения температуры используются внешние датчики в форме термопар (К) или термопреобразователей сопротивления (Pt100). Для анализа силы тока и мощности в одно- и трехфазных сетях осциллографы могут быть дополнены токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX и MiniAmpFLEX.
В режиме РЕГИСТРАТОРА осциллографы способны накапливать данные в течение 20 000 секунд с интервалом 0,2 секунды. Они позволяют устанавливать пороги и диапазоны допустимых значений для продолжительной записи наблюдаемых процессов (до 100 000 измерений), а также автоматическое протоколирование фактов и времени неисправностей. Все данные (события или неисправности) могут автоматически сохраняться либо в памяти устройства, либо на FTP сервере (жестком диске компьютера).
В режиме АНАЛИЗАТОРА ГАРМОНИК осциллографы способны отображать гармонические составляющие сигнала (до 63-ей). Результаты измерений представляются как линейный спектр, а в поле состояния отображаются среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники выводятся ее уровень в процентах, фаза относительно основной гармоники, частота и среднеквадратичное значение напряжения.
Ключевые компоненты осциллографов включают аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схему синхронизации, генератор развертки и блок питания, а также клавиатуру и ЖК-дисплей с подсветкой.

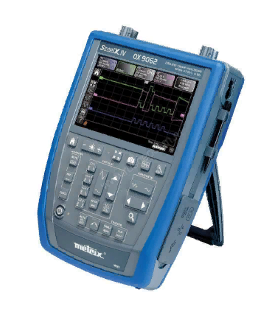

Осциллографы выполнены в малогабаритных переносных пластиковых корпусах. На передней панели расположены ЖК-дисплей и силиконовая клавиатура, а на задней - крышка для батарейного отсека и настольная подставка. На верхней торцевой панели находятся разъемы измерительных каналов, а на правой боковой панели - стилус, разъем для подключения внешнего блока питания, выход калибратора и интерфейсы USB и Ethernet, а также слот для подключения карты памяти.
Устройства питаются от сменной литий-ионной батареи или от сети переменного тока с использованием внешнего блока питания.
Характеристики Chauvin Arnoux OX9304
| Основные технические характеристики | |
| Параметры дисплея |
Цветной ЖК TFT, диагональ 7 дюймов, разрешение 800x480 точек
|
Параметры электрического питания
| |
| Напряжение переменного тока, В | От 98 до 264 |
| Частота переменного тока, Гц | 50/60 |
| Напряжение постоянного тока, В | 10,8 |
| Габаритные размеры, мм, (длина×ширина×высота) |
292,5×210,6×66,2
|
| Масса, кг | 2,4 |
| Нормальные условия измерений | |
| Температура окружающего воздуха, °С | От +18 до +28 |
| Относительная влажность воздуха, % | 70 |
| Рабочие условия измерений | |
| Температура окружающего воздуха, °С | От 0 до +40 |
| Относительная влажность воздуха, % |
80 при температуре +35 °С
|
| Метрологические характеристики в режиме осциллографа | |
| Число входных аналоговых каналов | 2 |
| Максимальная частота дискретизации в реальном времени, ГГц | 2,5 на канал |
| Длина записи, точек |
100000 на канал
|
| Канал вертикального отклонения | |
| Входной импеданс |
(1,000±0,005) МОм/12 пФ
|
| Разрешение по вертикали, бит | 12 |
| Диапазон установки коэффициентов отклонения (КО) |
От 2,5 мВ/дел до 20 В/дел
|
| Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В |
±(0,02∙8[дел]∙КО[В/дел])
|
| Полоса пропускания по уровню минус 3 дБ, МГц, не менее | 60 |
| Время нарастания переходной характеристики, нс, не более | 5.85 |
| Канал горизонтального отклонения | |
| Диапазон установки коэффициентов развертки (КР) |
От 10 нс/дел до 5 с/дел
|
| Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора | ±50∙10-6 |
